エピロックER-Lドラムカッター

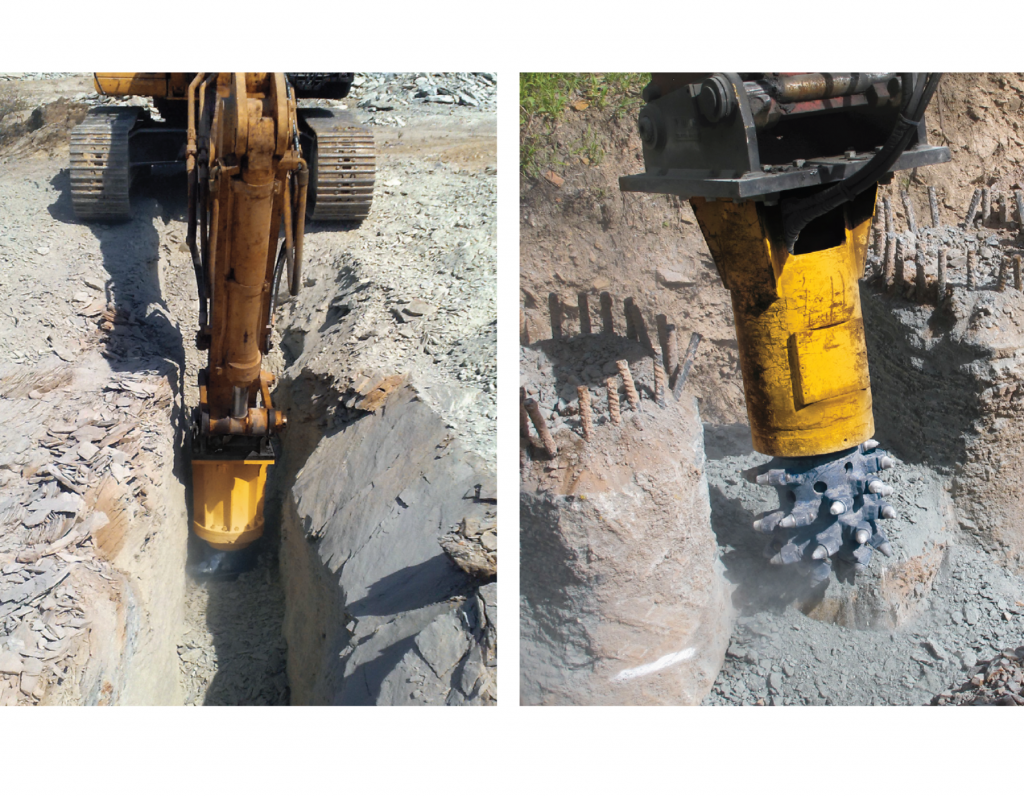

縦軸型ドラムカッターER-Lシリーズは、狭い溝掘りや杭頭処理、雨樋の清掃など、限られたスペースでの作業に適したアタッチメントです。
優れた取り回し性により、狭所でも効率的で安定した施工を実現します。

PRODUCT

製品特徴

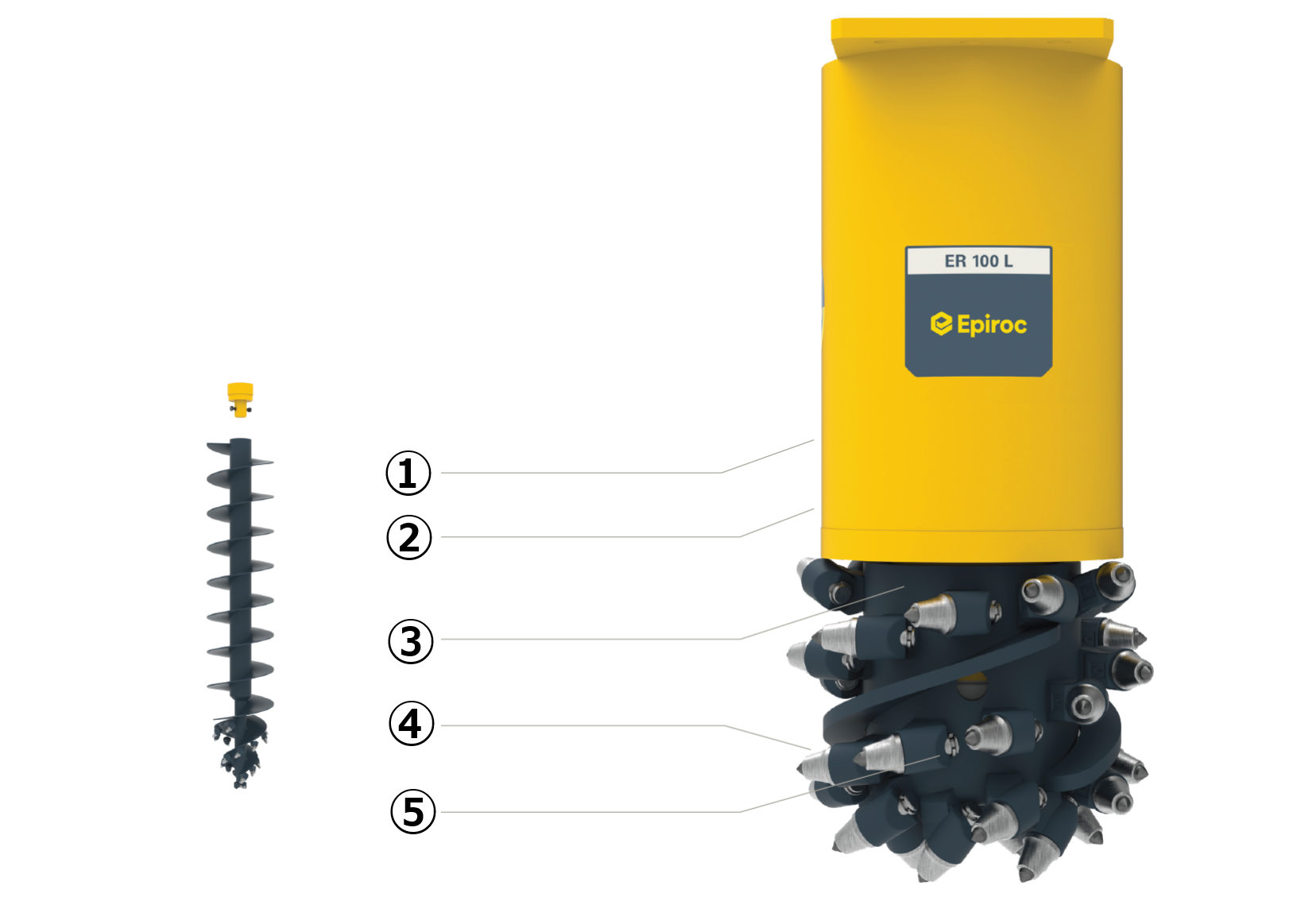

狭所作業に適した構造と性能

① 堅牢なハウジング設計により、高い耐久性を確保し、安定した稼働に貢献します。
② 高トルク・ラジアルピストンモーターの採用により、高い生産性とモーター寿命の向上を実現しています。
③ 強力なベアリングシステム（潤滑不要）により、不意の停止時間を抑制します。
④ 豊富なカッティングヘッドを用意し、さまざまな用途に対応します。
⑤ カッターヘッドは、軟岩掘削用オーガーへの交換も可能です。

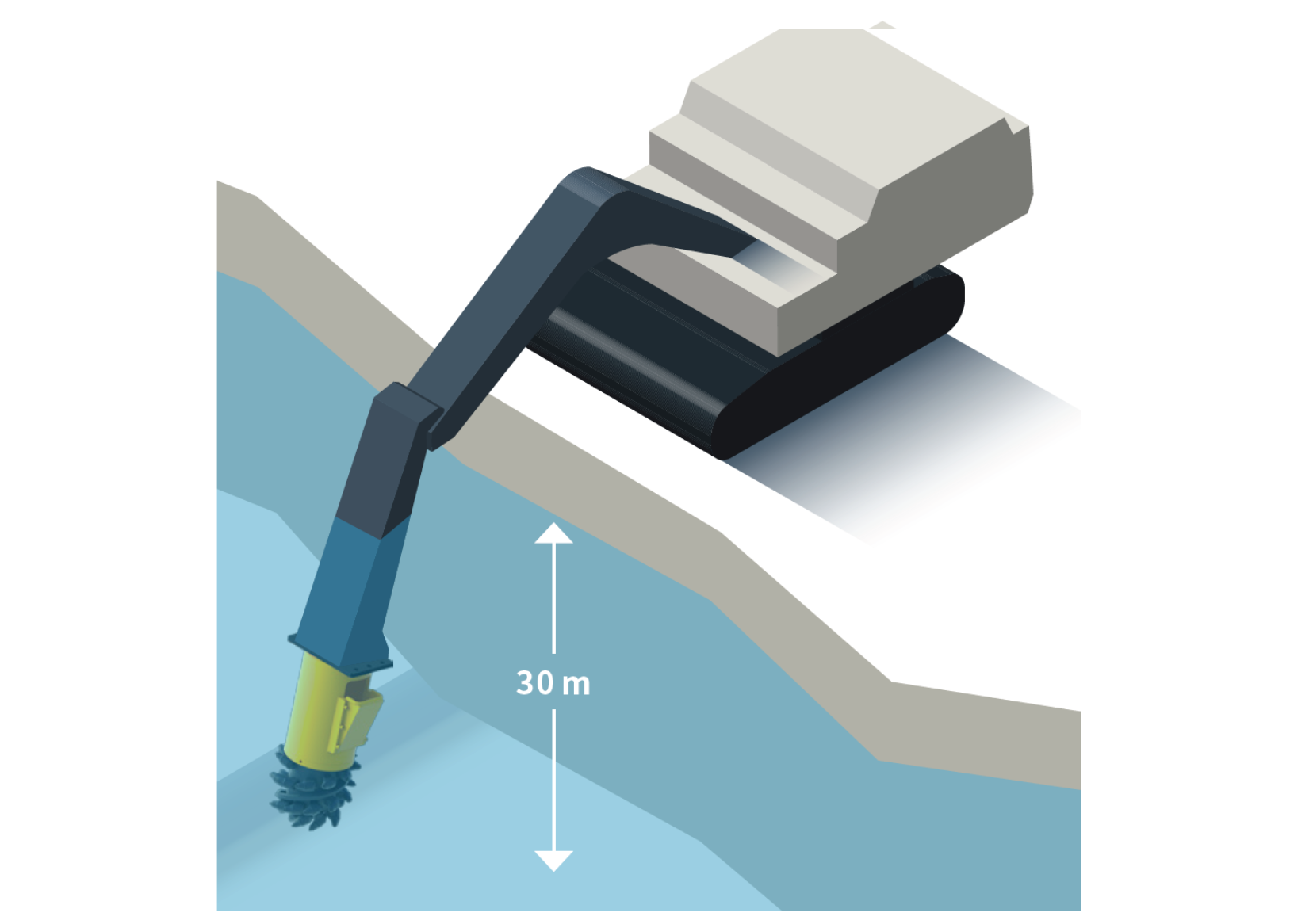

水中作業対応

追加部品や改造を行うことなく、水深30mまでの水中作業に対応します。
幅広い現場条件に柔軟に対応できることも特長です。

SPEC

スペック

ER-Lシリーズ		ER 100L	ER 250L	ER 400L	ER 450L	ER 600L
ベースマシン重量クラス※1	t	3–8	8–15	12–17	12–17	15–22
整備重量※2	kg	250	410	440	450	660
製品重量※3	kg	210	340	365	375	580
定格出力	kW	30	45	65	65	65
回転速度	rpm	110	90	80	80	80
最適作動油流量※4	ｌ/min	52–62	60–85	120–150	120–150	120–150
最大トルク※5	kNm	3.12	5.2	10.4	10.4	10.4
最大切削力※5	kN	16.9	26.0	52.0	46.2	38.9
ピック軸径	mm	20	20	20	22	22
ピック数	pcs	32	40	40	30	42
最大作動油流量※6	ｌ/min	90	100	170	170	170
最大作動油圧	bar	350	350	350	350	350

ER-Lシリーズ		ERL 700	ERL 1100	ER 1500L	ER 2000L
ベースマシン重量クラス※1	t	15–25	20–35	20–40	35–55
整備重量※2	kg	700	900	1,450	1,800
本体重量	kg	600	660	1,200	1,500
定格出力	kW	70	120	120	160
回転速度	rpm	75	75	75	65
最適作動油流量※3	l/min	160	240–300	200–300	300–390
最大トルク※4	kNm	11.7	23.4	23.4	33.5
最大切削力※4	kN	52.0	93.6	68.8	93.0
ピック軸径	mm	22	30	30	30
ピック数	pcs	30	26	24	28
最大作動油流量※5	l/min	200	320	320	410
最大作動油圧	bar	350	350	350	350

ER100L，ER250L，ER400L，ER450L，ER600L の注釈
※1．標準的なベースマシンを基準とした参考的な値です。何らかの変更を行う場合、アタッチメントの装着に先立ってエピロックあるいは台車のメーカーに相談の上、実施してください。
※2．標準的なピックと標準的なアダプター、ボルト・ナット類を装備した状態を示しています。
※3．各種の駆動機に対して適用します。
※4．350 bar時
※5．10 bar時

ERL700，ERL1100，ER1500L，ER2000L の注釈
※1．標準的なベースマシンを基準とした参考的な値です。何らかの変更を行う場合、アタッチメントの装着に先立ってエピロックあるいは台車のメーカーに相談の上、実施してください。
※2．標準的なピックと標準的なアダプター、ボルト・ナット類を装備した状態を示します。
※3．各種の駆動機に対して適用します。
※4．350 bar時
※5．10 bar時
